【CPS中安网 cps.com.cn】一、学校简介
三明职业技术学院是福建省人民政府批准,在优化整合原三明业余大学、财经学校、卫生学校、轻纺工业学校等教育资源基础上组建的,经国家教育部备案的一所公立全日制综合性高职院校。
学校位于福建省三明市梅列区高岩路6号,学校占地380多亩,校舍面积12万平方米。有在编教职工285 人,全日制在校生5000多人,学校设有5个教学系部,28个高职专业,2016年,三明职业技术学院更名为三明医学科技职业学院。
二、客户需求
由于学校规模比较大,师生和学生人员比较多,为了保证师生安全以及完善学校的管理措施,亟需一套完善的网络监控系统。而监控视频信号传输网络,在监控系统中有着举足轻重的作用,需满足以下需求:
1、画面清晰,全天候24小时稳定传输监控数据,故障率低;
2、监控点覆盖全方位无盲区,传输设备满足所有监控点距离要求;
3、夜间防范自动适应环境要求,能够看清周边环境及人员动静,并能够进行录像;
4、系统具有扩充性,能够配合监控要求新增监控点。
5、在原传输系统的基础上进行无缝改造升级,并保证一定的美观性。
三、方案设计
此项目中,丰润达担任整个监控系统传输设备及方案提供商。针对三明职业技术学院环境的分析,我们采用DF系列具有强大功能的24光口万兆的交换机作为核心,采用DF系列的24千兆口+4万兆光口的交换机作为汇聚,并使用PoE交换机作为接入交换机。在保证监控数据高速转发的基础上,免去额外的摄像头电源布线。
1、方案示意图:
2、产品清单:
3、产品说明:
24光口万兆交换机DF57-24F-8G-4TF作为核心,提供强大的数据转发和软件功能,端口种类多,监控组网更加灵活。
DF5700-24G-4TF是一款24个千兆口+4万兆光口的交换机,领先的高性能硬件架构,先进的丰润达RUNOS系统,跨设备端口聚合,设备高度可扩展,在此监控工程中作为汇聚。
PS1024:提供24个百兆PoE供电口、2个千兆电口、2个千兆光口,支持af/at标准,背板带宽8.8Gbps ,整体PoE功率440W。
PS1081:8口PoE交换机,提供8个百兆PoE供电口和1个百兆电口,支持af/at标准,单端口最大输出功率30W,整体PoE功率96W。
四、现场图片
学校监控机房

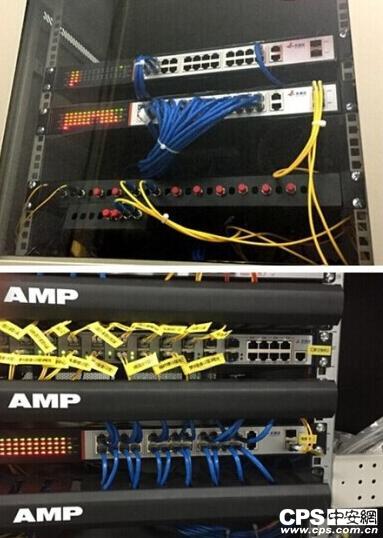

丰润达交换机设备

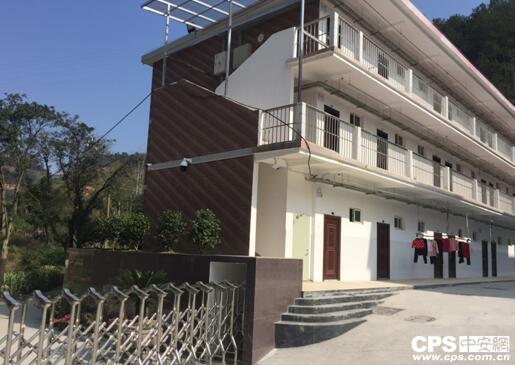

校园一个监控点
视频监控墙
五、方案特点及优势
1、整套传输网络以万兆为骨干,千兆到末端,总体高端、极速、可靠稳定。
2、核心交换机基于强大、稳定的处理能力,提供高达128Gbps的交换容量,端口全线速过滤转发96Mpps。能够承担高清摄像头以及多路监控视频同时调取的大数据流量的压力。
3、本项目监控的范围比较广 ,监控点较为分散,采用PoE供电方式,简化施工。
4、系统具有可扩展性,可以保证客户后期对网络的改造。
六、方案总结
三明职业技术学院2期监控(268个监控点)的传输系统由丰润达交换机设备打造,该传输网络凭借其传输质量高、可靠性高、抗干扰能力强、施工简单等优点,为三明职业技术学院网络高清监控系统的稳定工作提供有力保障。
