Axis高清摄像机助力中石化
河北曹妃甸原油商业储备油库实现视频监控

    【CPS中安网 cps.com.cn】

　　“油库采用安讯士摄像机拍摄的监控图像非常清晰、流畅，对我们生产管理起很大的帮助，同时安讯士厂家售前售后服务也都时分高效和专业，与安讯士公司的此次合作让我们感到非常愉快和舒心。”

　　目标

　　中石化曹妃甸原油商业储备基地工程为中国第三大原油商业储备基地，包括32座10万立方米大型浮顶原油储罐、输油泵站、消防站等工程。随着原油商业储备基地的建成，中石化在曹妃甸建成完善的接卸、储运体系，为建设曹妃甸大型炼化基地奠定了基础，对曹妃甸乃至华北地区的石化产业发展起到支撑作用。

　　为满足其生产操作、防火监视、安全保卫及管理的需要。在储备基地现场设置一套电视监视系统，主要用于监控曹妃甸原油商业储备基地油罐罐区内、消防站、消防泵站、变电所、输油泵房、围墙及主要路口，及时发现险情给予报警及火灾确认等，同时与周界报警系统进行视频联动。

　　解决方案

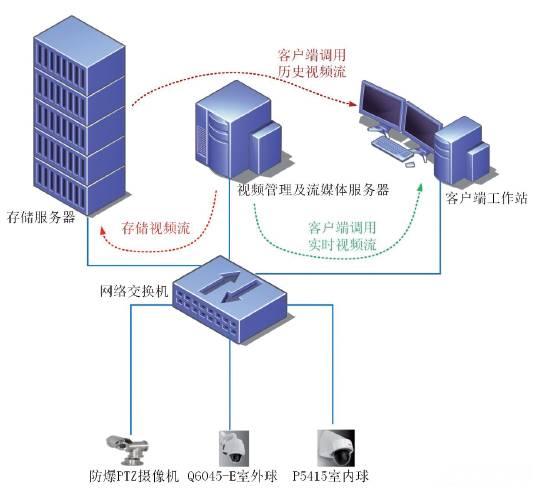

　　曹妃甸油库电视监视系统采用基于IP网络的数字视频监控技术。图像数字化、传输、存储、管理系统构建在油库的计算机局域网系统之上，网络采用开放的IP架构;主要设备：视频管理及流媒体服务器、视频存储服务器、电视监控终端、摄像机、云台、防护罩、光纤收发器、显示器等。

　　成效

　　监控用户可以利用计算机信息网上的任何一台微机/笔记本电脑当作监控客户端，安装分控中心的客户端图像安装软件之后，即可成为一个监控客户终端，完全摆脱了专用监控室的概念，使用户随时随地都能查看到所需要的画面。

　　中石化曹妃甸原油商业储备库仪表工程师说：“油库采用安讯士摄像机拍摄的监控图像非常清晰、流畅，对我们生产管理起很大帮助。同时安讯士厂家售前售后的服务也都十分高效和专业，与安讯士公司的此次合作让我们感到非常愉快和舒心!”

　　其他

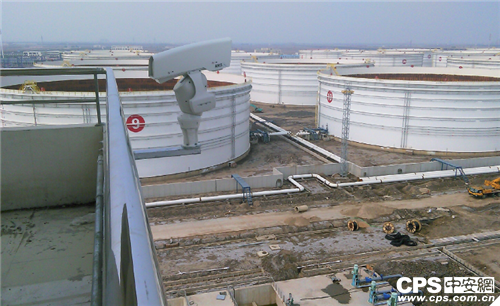

　　在曹妃甸油库电视监视系统中，前端全部采用Axis网络摄像机摄像机。在罐顶安装内置高清1080PAXIS Q1755的防爆摄像机，用于监视防爆区域的设备状态;在生产区域及库区周界，安装1080P室外高速球型高清摄像机(AXIS Q6045-E)，监视生产区域内人员及设备状态;在配电室、机柜间等室内区域安装1080P室内网络球机(AXIS P5415-ZE)。

　　来自前端Axis摄像机的网络，通过光缆全部接入综合办公楼电视监控机柜;通过以太网光纤收发器(接收机)，接入控制中心网络交换机，同时来自周界报警系统的报警开关量信号通过网络报警模块接入到核心交换机，从而实现周界报警视频联动功能，在综合办公楼设置一套电视监控网络视频管理及流媒体服务器软件，用于对摄像机的管理及用户授权等系统管理;所有工业电视服务器及客户终端都连接到带光模块的千兆核心交换机上。

　　监控终端登录到管理服务器上后，即可执行全部的视频图像监控任务，其主要功能为：

　　实时监控功能

　　提供1/4/8/9/12/16多分屏画面显示，其中8/12画面为不平均分割画面;1/4/9/16画面全屏显示;可以显示任意组合画面;自定义镜头分组或者选择预定义镜头组，根据分组镜头数自适应画面分割;支持组内镜头轮巡和全部镜头组轮巡;支持多种云镜控制协议;支持摄像机自动巡视功能;可以设置、调用预置位;地图辅助控制，在辅助地图上直接控制云台镜头转动和调用预置位;控制权限优先级机制，高权限用户和低权限用户有协商使用权限机制;支持语音对讲。

　　录像回放

　　提供计划录像、报警联动录像、手动录像、和手动抓图多种图像存储方式;按照地点、报警事件、时间检索录像资料;自由编辑录像播放列表并进行录像回放;对录像硬盘空间进行管理。

　　报警和联动

　　用户可以任意设定报警点布防和撤防时间;在布防时间段内，服务器接收到报警信号可联动摄像机预置位、录像或者驱动其他设备协同工作;报警信息提示和弹出关联摄像机窗口或者相应设备所在地图;报警录像可以检索并导出到本地计算机;网络摄像机设备可以提供图像动态侦测功能。

　　电子地图功能

　　支持多级地图分层次显示，用户能在监控地图上直接点击摄像机、报警器等图标，查看该摄像机的图像，报警状况，当报警发生时，电子地图可以转到报警地点地图，并提示报警来源。
