防护很重要!教你教你认识和检验安防产品的IP防护等级

2016-05-26 09:05:31 来源:CPS中安网 责任编辑: violetwen 收藏本文
摘要:现在的安防产品都是微电子化产品,特别是安防监控设备,这些产品具有高密度、高速度、低电压和低功耗等特性。因此这些产品非常敏感,对IP防护等级的要求比较高,如果对这些参数标准一时疏忽,便会影响整个安防产品或安防系统的运转。IP表示Ingress Protection(进入防护),IP防护等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法。

    【CPS中安网 cps.com.cn】现在的安防产品都是微电子化产品,特别是安防监控设备,这些产品具有高密度、高速度、低电压和低功耗等特性。因此这些产品非常敏感,对IP防护等级的要求比较高,如果对这些参数标准一时疏忽,便会影响整个安防产品或安防系统的运转。IP表示Ingress Protection(进入防护),IP防护等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法。

  当我们进行安防设备选型时,首先要确定的就是这个产品是适用于室内还是室外,然后再根据安防产品商的介绍来选择产品,所以产品上的参数很重要,有的产品会在参数上写明防护等级标准,我们就是以这个标准来确定的。防护等级是包含着两个概念的,一个是防尘等级,另一个就是防水等级。

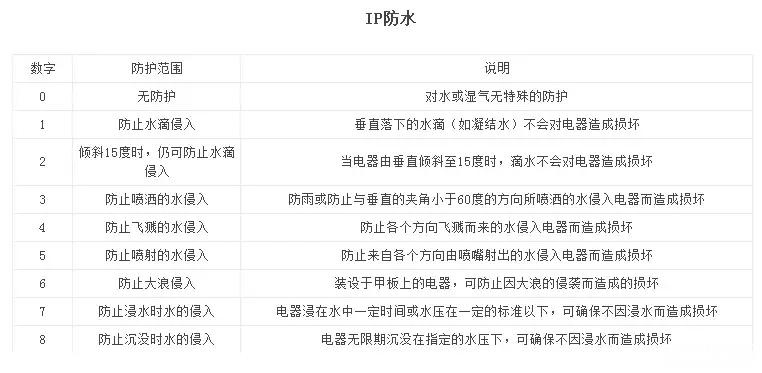

  IPAB其中A代表了防尘等级,B代表了防水等级,一般是以数字来表示含义比如一个产品的。比如一个摄像机说明书上防护等级为IP67,表示产品可以完全防止粉尘进入及可防止浸水时水的侵入。

  测试安防产品IP防护等级的标准规范

  (1)IPA 1 方法名称:垂直滴水试验

  试验设备:滴水试验装置

  试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm。

  试验条件:滴水量为 10.5 mm/min 持续时间:10 min

  (2)IPA 2 方法名称:倾斜 15°滴水试验

  试验设备:滴水试验装置

  试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后,换另一个面,共四次。

  试验条件: 滴水量为 30.5 mm/min 持续时间: 4×2.5 min(共10 min )

  (3)IPA 3 方法名称:淋水试验

  a、试验设备:摆管式淋水溅水试验装置

  试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。

  试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min ,淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共 120°。每次摆动( 2×120°) 约 4s

  试验时间:连续淋水 10 min

  b、试验设备:手持式淋水溅水试验装置

  试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间

  试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min

  试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min。

  (4)IPA 4 方法名称:溅水试验

  a、摆管式溅水试验

  试验设备和试样放置:与上述 IPX 3 之 a 款均相同;

  试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 ( 2×360°) 约 12s

  试验时间: 与上述 IPX 3 之 a 款均相同 ( 即10 min )。

  b、喷头式溅水试验

  试验设备和试样放置:与上述 IPX 3 之 b 款均相同;

  试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 之 b 款均相同;

  试验时间:与上述 IPX 3 之 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min

  (5)IPA 5 方法名称:喷水试验

  试验设备:喷嘴的喷水口内径为 6.3mm

  试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 12.5 L/min ( 750 L/h )

  试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min

  (6)IPA 6 方法名称:强烈喷水试验

  试验设备:喷嘴的喷水口内径为 12.5 mm

  试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 100 L/min ( 6000 L/h )

  试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min

  (7)IPA 7 方法名称:短时浸水试验

  试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0.15m

  试验时间: 30 min

  (8)IPA 8 方法名称: 持续潜水试验;

  试验设备,试验条件和试验时间: 由供需(买卖)双方商定,其严酷程度应比 IPX 7 高。
