以太网Hybrid端口实现多组合访问权限教程

　　3、 点应用之后显示如下图——接口配置里，选择端口3——VLAN接口模式选Hybrid——PVID为30——接收类型选All——入口过滤选使能——点应用

　　4、 以此类推，再配置端口4、5、6、7——完成之后显示如下图

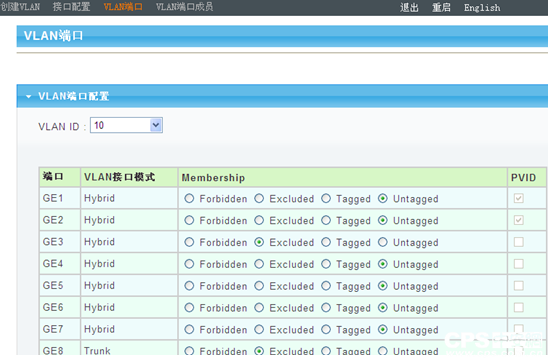

　　5、 高级配置——VLAN端口——VLAN ID选择10——端口1、2、4、5、6、7都配置为Untagged——点应用

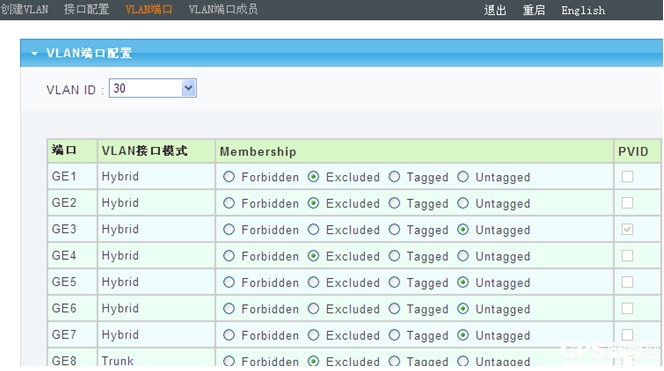

　　6、 高级配置——VLAN端口——VLAN ID选择30——端口3、5、6、7都配置为Untagged——点应用

　　7、 VLAN ID选择40——端口2、3、4、5、6、7都配置为Untagged——点应用

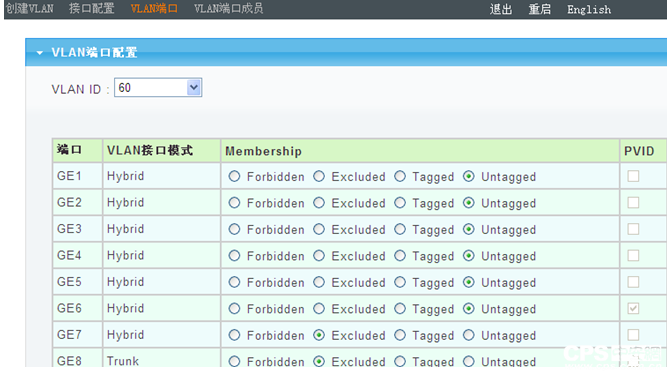

　　8、 VLAN ID选择60——端口1、2、3、4、5、6都配置为Untagged——点应用

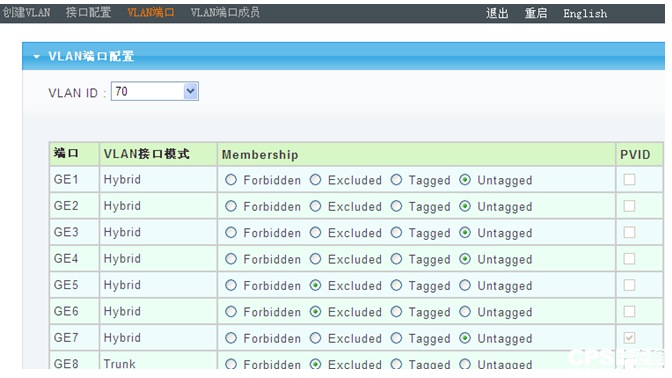

　　9、 VLAN ID选择70——端口1、2、3、4、7都配置为Untagged——点应用

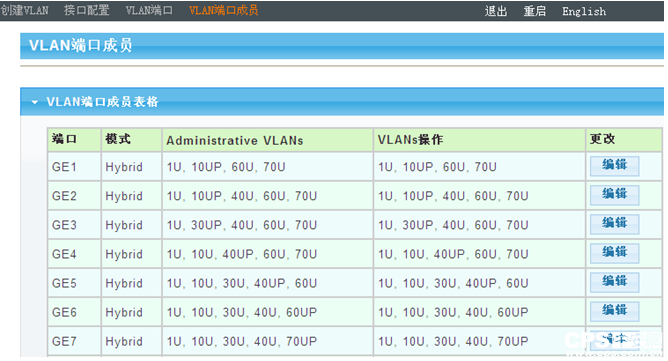

　　10、点选高级配置——VLAN端口成员，如果显示如下图，即配置完成。经测试能实现所需的功能。
