以太网Hybrid端口实现多组合访问权限教程

    【CPS中安网 cps.com.cn】以太网端口有三种链路类型：Access、Hybrid和Trunk。

　　Access类型的端口只能属于1个VLAN、一般用于连接计算机的端口;

　　Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口;

　　Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接,也可以用于连接用户的计算机。

　　Hybrid端口和Trunk端口在接收数据时,处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签。

　　而Trunk端口只允许缺省VLAN的报文发送时不打标签。

　　要实现的功能：

　　1、 端口1、2和3和4、5分属于vlan 10、30和40，服务器Server1连接到端口6，Server2连接到端口7，分别属vlan60，vlan70。

　　2、 所有设备的ip地址均在同一网段。

　　3、 三个vlan的PC都可以访问服务器Server1。

  　4、 只有vlan 10、30及vlan 40中的端口4可访问Server2。

　　5、 Vlan10中的端口2可访问Vlan40。

　　6、 Vlan30可访问Vlan40中的端口5。

　　流程配置：

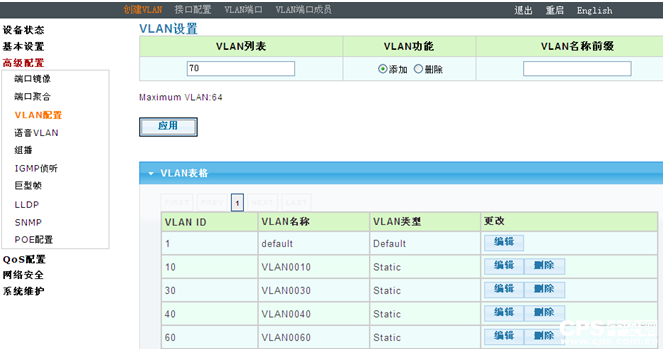

　　1、 高级配置——VLAN配置——创建需要用到的VLAN

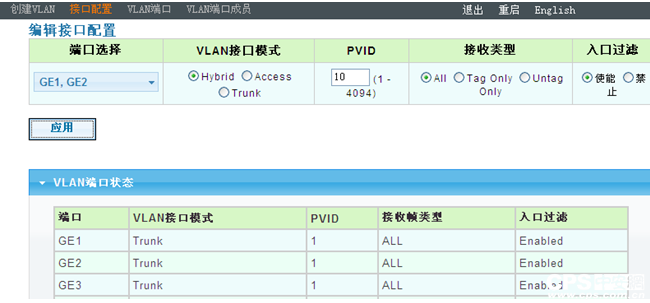

　　2、 高级配置——VLAN配置——接口配置里，选择端口1、2——VLAN接口模式选Hybrid——PVID为10——接收类型选All——入口过滤选使能——点应用
