深圳波托菲诺系统应用商务解决方案

　　二、方案介绍

　　2.1 总体项目概括

　　针对波托菲诺的项目需求，建议设计方案如下：

　　（此处为具体项目的说明）

　　1）配置双绞线传输器258对，用于距离机房较近的摄像头之间的视频传输与集中分散的监控点，使之集中至光端机。

　　2）机房设置光端机16台，用于距离机房较远的摄像头之间的视频传输。，

　　3）前端采用模拟摄像头258个用于视频的采集。

　　4）机房设置17个硬盘录像机DVR用于对视频的存储。

　　5）在每个硬盘录像机DVR安装大屏幕监视器作为视频的查看。

　　2.2 项目设备需求

　　（1）双绞线传输器

　　设备数量： 258对

　　安装位置：信号采集端及机房

　　主要用途：用于短距离的视频采集及集中监控点，在距离机房到摄像机端距离较近时无需使用光端机时，就采用双绞线传输器进行视频采集，然后再接入光端机，以保证监控信息的准确传输。

　　（2） 光端机

　　设备数量：16台

　　安装位置：摄像机端以及机房

　　主要用途：用于在距离机房较远的摄像机端上使用，以保障视频信号的长距离传输质量。

　　（3）摄像机

　　设备数量：258台

　　安装位置：需要视频监控的地方

　　主要用途：用于视频信号的采集，设计在小区的各类进出口（如入门大厅和停车场出入口等）、小区内部的主要走廊和公用设施（如电梯轿箱、停车场内等）、小区内人群密度较大的流动区域和集散地（如首层大堂、电梯前室等）安装监控探头进行现场实时监视录像，以保证小区保安可以有效地杜绝隐患或发生突发事件时可以及时处理。

　　（4） 硬盘录像机DVR

　　设备数量：17台

　　安装位置：机房

　　功能应用：用于视频信号的存储。

　　（5） 大屏显示器

　　设备数量：17台

　　安装位置：机房

　　功能应用：用于视频信号的查看。

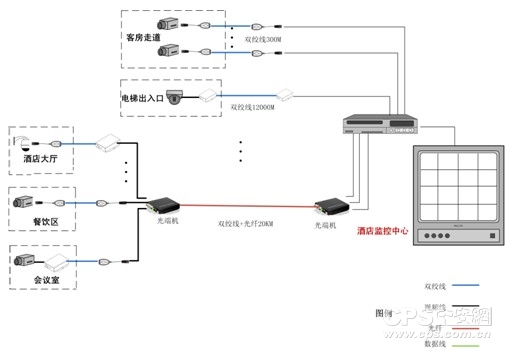

　　2.3 系统结构图及描述

　　该视频监控系统主要包括4个部分：视频信号采集部分、视频信号传输部分、视频信号存储部分、视频信号显示部分。

　　视频信号采集部分：

　　视频信号采集部分主要采用模拟摄像机以及高速球来对视频进行采集。

　　视频信号传输部分：

　　视频信号采集部分主要采用光端机来对视频信号进行传输，在传输距离较近的地方，可以适当采用双绞线传输器进行传输。

　　视频信号存储部分：

　　视频信号存储部分采用硬盘录像机对视频信号进行24小时不间断存储。

　　视频信号显示部分：

　　视频信号显示部分主要采用大屏显示器对其视频信号进行显示。

　　2.4 系统技术亮点

　　该系统采用全数字非压缩视频光端机，该采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟调频、调相、调幅光端机多路信号同时传输时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等缺点。并且支持音频双向、数据双向、开关量双向、以太网、电话等信号的并行传输，现场接线方便，即插即用。光端机具有明显的优势：

　　1）传输距离较长：可达20Km。

　　2）支持视频无损再生中继，因此可以采用多级传输模式；

　　3）受环境干扰较小，传输质量高；
