深圳波托菲诺系统应用商务解决方案

　　一、背景与需求

　　1.1 应用背景

　　波托菲诺位于深圳市华侨城西北部，以意大利着名的旅游风光小镇PORTOFIO为蓝本，将优雅地中海风情与华侨城旅游文化完美结合，结合华侨城的自然山水资源特点，以7万平方米燕栖湖、4万平方米天鹅湖为灵魂，建筑依地势而建，被华侨城城区道路自然分为“纯水岸”、“天鹅堡”、“香山里”三大居住组团，总建筑面积逾百万平方米。各居住组团规划有沿湖独立别墅、Towhouse、多层、小高层和高层等多种类型的高尚住宅，以及意大利风情的商业街、水岸广场、钟楼、会所和沿湖木栈道、湖畔咖啡座等，营造了极具人文气息的高尚生活。

深圳波托菲诺系统应用商务解决方案


　　目前，安防的视频监控仍采用同轴电缆作为近距离信号收发的传输介质；随着IP化的冲击，TCP/IP协议的网络传输方式也日渐得到应用。但无论哪些传输方式，都无法满足现代安防的传输需求。光端机作为传输介质的终端设备，在整个传输中显得成为重要。

　　1.2 需求分析

　　整体系统应当满足以下的应用需求特点：

　　1） 各种监控系统产品应用平台的统一，实现监控信号的编码、存储、传输、控制采用统一

　　化标准，实现互联互通。

　　2） 具备实时图像和历史图像回放质量符合城市监控实际应用要求，在传输流程中保证信号

　　的传输及时性、可靠性、保密性。

　　3） 具有良好的扩展性，能在规模、监控层次和功能等方面进行扩展。

　　4） 具有良好的设备可维护性，实现设备的自动巡检。

　　5） 充分利用已建成的网络、设备等资源。

　　二、方案介绍

　　2.1 总体项目概括

　　针对波托菲诺的项目需求，建议设计方案如下：

　　（此处为具体项目的说明）

　　1）配置双绞线传输器258对，用于距离机房较近的摄像头之间的视频传输与集中分散的监控点，使之集中至光端机。

　　2）机房设置光端机16台，用于距离机房较远的摄像头之间的视频传输。，

　　3）前端采用模拟摄像头258个用于视频的采集。

　　4）机房设置17个硬盘录像机DVR用于对视频的存储。

　　5）在每个硬盘录像机DVR安装大屏幕监视器作为视频的查看。

　　2.2 项目设备需求

　　（1）双绞线传输器

　　设备数量： 258对

　　安装位置：信号采集端及机房

　　主要用途：用于短距离的视频采集及集中监控点，在距离机房到摄像机端距离较近时无需使用光端机时，就采用双绞线传输器进行视频采集，然后再接入光端机，以保证监控信息的准确传输。

　　（2） 光端机

　　设备数量：16台

　　安装位置：摄像机端以及机房

　　主要用途：用于在距离机房较远的摄像机端上使用，以保障视频信号的长距离传输质量。

　　（3）摄像机

　　设备数量：258台

　　安装位置：需要视频监控的地方

　　主要用途：用于视频信号的采集，设计在小区的各类进出口（如入门大厅和停车场出入口等）、小区内部的主要走廊和公用设施（如电梯轿箱、停车场内等）、小区内人群密度较大的流动区域和集散地（如首层大堂、电梯前室等）安装监控探头进行现场实时监视录像，以保证小区保安可以有效地杜绝隐患或发生突发事件时可以及时处理。

　　（4） 硬盘录像机DVR

　　设备数量：17台

　　安装位置：机房

　　功能应用：用于视频信号的存储。

　　（5） 大屏显示器

　　设备数量：17台

　　安装位置：机房

　　功能应用：用于视频信号的查看。

　　2.3 系统结构图及描述

　　该视频监控系统主要包括4个部分：视频信号采集部分、视频信号传输部分、视频信号存储部分、视频信号显示部分。

　　视频信号采集部分：

　　视频信号采集部分主要采用模拟摄像机以及高速球来对视频进行采集。

　　视频信号传输部分：

　　视频信号采集部分主要采用光端机来对视频信号进行传输，在传输距离较近的地方，可以适当采用双绞线传输器进行传输。

　　视频信号存储部分：

　　视频信号存储部分采用硬盘录像机对视频信号进行24小时不间断存储。

　　视频信号显示部分：

　　视频信号显示部分主要采用大屏显示器对其视频信号进行显示。

　　2.4 系统技术亮点

　　该系统采用全数字非压缩视频光端机，该采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟调频、调相、调幅光端机多路信号同时传输时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等缺点。并且支持音频双向、数据双向、开关量双向、以太网、电话等信号的并行传输，现场接线方便，即插即用。光端机具有明显的优势：

　　1）传输距离较长：可达20Km。

　　2）支持视频无损再生中继，因此可以采用多级传输模式；

　　3）受环境干扰较小，传输质量高；

　　三、系统硬件平台介绍

　　3.1 设备详细参数

　　（1）无源双绞线传输器

　　型号：UTP101P-Ⅱ

　　功能特性：

　　1）无需额外供电；

　　2）实时传输PAL、NTSC、SECAM制式视频信号，视频清晰稳定；

　　3）0～300米（与无源传输器搭配），

　　0～1500米（与有源接收器搭配）；

　　4）采用一对双绞线同时传输单路视频信号；

　　5）出色的防雷、防静电和抗干扰能力；

　　6）公制BNC同轴接口，压卡式双绞线接线端子。

　　（2）单路有源双绞线发射器

　　型号：UTP101AT

　　功能特性：

　　1）实时传输PAL、NTSC、SECAM制式视频信号，视频清晰稳定；

　　2）0～1500米（与有源接收器搭配）；

　　3）采用双绞线发射传输视频，拨码调节传输距离；

　　4）电源高抗扰，优越防雷，宽电压直流交流输入；

　　5）宽电压交直流输入，出色的防雷、防静电和抗干扰能力；

　　6）外型精巧，支持MIT>架机安装，安装更便捷。

　　（3）单路有源双绞线接收器

　　型号：UTP101AR

　　功能特性：

　　1）实时传输PAL、NTSC、SECAM制式视频信号，视频清晰稳定；

　　2）0～1500米（与有源接收器搭配）；

　　3）采用双绞线发射传输视频，拨码调节传输距离；

　　4）电源高抗扰，优越防雷，宽电压直流交流输入；

　　5）宽电压交直流输入，出色的防雷、防静电和抗干扰能力；

　　6）外型精巧，支持MIT>架机安装，安装更便捷。

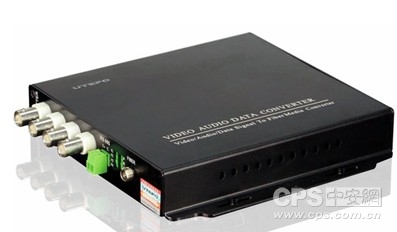

　　（4） 光端机

　　型号：UOF104VD-S20

　　功能特性；

　　1） 供电情况：DC5V；

　　2）实时非压缩，广播级传输视频及控制信号；

　　3）传输距离：0~20公里；

　　4）采用一根单模光纤长距离同时传输1路视频及1路反向数据，自动兼容PAL、NTSC、SECAM 等制式视频；

　　5）超级光学动态范围，使用时无需调节；自动功率调解，自动温度补偿电路，自动恢复过载保护；

　　6）出色的防雷能力及超强的抗干扰能力；

　　7）支持桌面式和壁挂式结构，安装更方便。

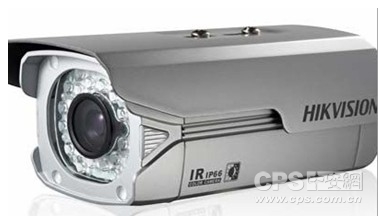

　　（5）摄像机（选配或自供）

　　型号：DS-2CC11A2P-IRKZ

　　功能特性：

　　1）采用高性能SONY CCD

　　2）分辨率高，700TVL,图像清晰、细腻

　　3）低照度，0.001Lux @ （F1.2,AGC ON），0 LUX with IR

　　4）支持自动彩转黑功能，实现昼夜监控

　　5）符合IP66级防水设计，可靠性高

　　（6） 硬盘录像机DVR（选配或自供）

　　型号：DH-DVR1604HE-U

　　功能特性：

　　1）采用高性能SONY CCD

　　2）分辨率高，700TVL,图像清晰、细腻

　　3）低照度，0.001Lux @ （F1.2,AGC ON），0 LUX with IR

　　4）支持自动彩转黑功能，实现昼夜监控

　　5）符合IP66级防水设计，可靠性高

　　（7） 大屏显示器（选配或自供）

　　型号： M40PJ-TDY

　　功能特性：

　　1）采用创维最新第四代透雾、低照度图像增强引擎提升功能

　　2）采用工业级的液晶面板

　　3）采用最新的色彩校正技术及独特的宽视角处理技术

　　4）采用创维第二代V12数字阵列高速图像处理技术

　　5）采用3D高画质图像数字处理技术

　　6）采用RC智能自适应数字处理技术

　　7）采用H2S宽动态技术

　　8）采用智能自动消残影技术
