显示拼接屏智能系统集成问题浅析

    【CPS中安网 cps.com.cn】 　显示拼接屏智能系统集成就是在系统工程科学方法的指导下，根据用户需求，优选各种显示拼接技术和相关产品，将各个分离的子系统、设备连接成为一个完整可靠、经济有效的整体，并使之能彼此协调工作，使资源达到充分共享，实现集中、高效、便利的管理。

　　显示拼接屏智能系统集成就是在系统工程科学方法的指导下，根据用户需求，优选各种显示拼接技术和相关产品，将各个分离的子系统、设备连接成为一个完整可靠、经济有效的整体，并使之能彼此协调工作，使资源达到充分共享，实现集中、高效、便利的管理。系统集成应采用功能集成、网络集成、软件界面集成等多种集成技术发挥整体效益，达到整体性能最优。显示系统集成包括设备系统集成和应用系统集成两大方面。

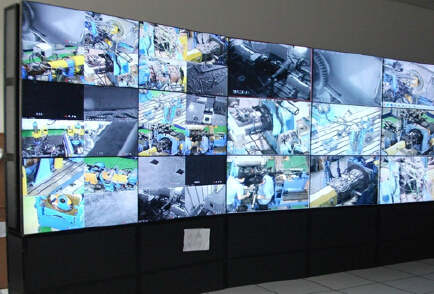

　　显示拼接屏智能系统集成

　　显示拼接系统的设备复杂性

　　第一，显示技术种类多：拼接显示有DLP、PDP、LCD、高密度LED等多种显示技术。第二，拼接控制技术多：内置嵌入式拼接控制、外置嵌入式拼接控制、PC式拼接控制、分布式拼接控制。第三，设备数量种类多：信号分配器、各种模拟数字信号切换器。第四，设备厂商多：众多厂商无统一的标准，协议各自定义。以上特点不利于显示拼接系统集成，而且系统可移值性能差，需要根据设备协议定制开发才能实现统一控制和集成管理。

　　显示拼接智能集成的两个方面

　　设备控制集成：中心显示设备、中心控制设备、外围设备的统一控制管理;控制的自动化和智能化，报警系统联动，智能温度控制，通讯故障自动检测等。

　　应用系统集成：系统应用集成包括系统预案管理、系统区域控制管理、系统安全、系统保护等;应用集成是对应客户具体应用需求的集成，包括客户应用信息显示和客户信息联动等。

　　集成架构遇到的问题

　　第一，设备的复杂性问题。因为设备多样，设备的管理和控制复杂，一般操作人员要直接操作多个设备/软件才可控制整个系统。第二，二次开发问题。因为设备众多，协议不同，而且在不同项目上会用到不同的设备，在系统二次开发特别是手机等移动设备上要求直接支持系统的所有设备，通常需要对系统进行定制开发，难度比较大，通常需要给每个系统定制开发一套控制管理软件。第三，跨平台问题。过去集成控制软件只是在Windows平台运行，随着IT技术的发展，出现了诸多操作系统平台：Windows系列：32位桌面XP/Win7、64位win7/win8、Windows Phone;Android系列：Android ;Apple系列：IOS、MAC OSX32。用户需求提出了多平台控制要求，一个系统要求既能在桌面系统中控制，又能在移动系统中控制，集成系统软件需要在多个平台上开发。由于设备的复杂性，多平台的客户端要兼容诸多设备变得非常困难。

　　显示系统智能集成意义

　　显示拼接屏智能系统集成可实现如下功能需求：

　　在同一软件平台上将复杂多样的设备统一管理、统一控制有机的联系起来，用户只用一套鼠标键盘可以控制整个系统的所有设备。

　　操控设备编程化：用户通过简单操作，系统就可以自动执行系列动作实现操控功能。

　　用户操作简单化自动化：用户不需要理解硬件就可以方便快捷的控制整个系统。

　　实现多平台、多客户端、多用户操作控制，可以在PC、手机、平板等多客户端同时控制系统。

　　显示拼接屏智能系统集成的发展

　　传统显示集成系统

　　传统集成是单一的Windows操作平台，单一用户。通过一Windows下的操作软件，集成拼接屏、模拟矩阵、PTZ控制、DVR控制、电源控制，该集成系统以迈维MAS1000拼接系统控制软件为代表。数量众多的DVR存储给系统控制带来麻烦，迈维MAS1000拼接控制软件通过集成控制良好的解决了这个问题。

　　DVR支持的控制方式：面板控制、红外遥控、鼠标控制、客户端控制。虽然支持的方式很多，但是对于大系统所有方式都不很方便。

　　提高开发效率。

　　集成控制智能化。

　　多种控制方式集成：串口、有线网络、无线网络、蓝牙、红外。

　　迈维(MYWAY)MYLASERVER2000显示集成软件系统介绍

　　系统构架

　　MYLASERVER2000是MAS1000的升级版本，在原有集成功能的基础上增加网络设备集成控制，电源定时控制等功能，并通过二级CS软件构架实现了分区控制、方便了跨平台控制和二次开发。系统构架如下图：

　　MYLASERVER2000大屏控制管理软件，采用二级CS软件构架，第一级是网络控制服务器MYLASERVER2000，第二级多平台是客户端，包括多个平台的客户端软件。客户端通过设备无关的协议连接服务器，并提供设备无关的SDK。

　　网络控制服务器MYLASERVER2000

　　直接通过多串口连接大屏系统，管理系统的所有设备，所有通讯、设备、功能、操作用户优先级权限等设置都在服务器端完成，并认证操作人员、操作优先级和操作权限。

　　屏管理软件服务器接收多个分区控制客户端、或移动客户端通过网络发来的控制信号，转换成拼接系统RS232控制信号，控制拼接和所有设备。

　　面板控制：直接按DVR面板按键，控制方式操作麻烦。

　　红外遥控器：遥控器无法识别DVR，遥控器操作时所有接收到信号的DVR都会一起动作。

　　鼠标控制：很方便控制DVR，但是要给每台DVR一个鼠标，不可行。

　　客户端控制：可以联网控制选定的任意DVR，但是无法让大屏显示对应的图像。

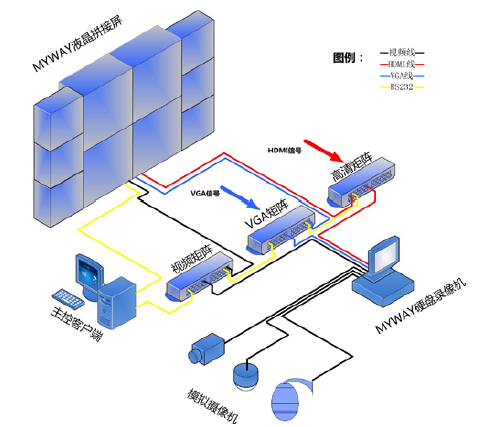

　　迈维(MYWAY)MAS1000拼接系统控制软件集成了DVR控制方法：将每台DVR连接到大屏的一个输入通道上，给拼接系统的每个输入接口定义一个IP，系统中选择输入通道时屏幕上显示对应DVR图像，同时打开虚拟控制面板并连接对应DVR，操作人员直接在虚拟控制面板上控制DVR，操作起来非常方便。系统结构如下图：

　　现代集成发展趋势

　　数字网络产品集成控制。

　　集成控制软件由原来的一级构架转化为二级CS构架。

　　集成控制跨平台化。

　　二次开发模块化。通过设备无关协议/SDK，和多种风格示例程序，客户只需要在自己的系统上调用响应的模块，适当调整界面和风格就可以完成二次开发，大大降低开发成本，支持多串口多设备控制，最多支持32个串口，可同时控制不同厂商，不同通讯速度的设备。

　　配调试工具，方便用户调试网络连接。

　　支持内置嵌入拼接控制和外置拼接控制器控制。

　　支持16个显示预案，方便用户操作。

　　支持电源控制器管理，最多可控制7个电源控制器，56个电源通道。

　　多平台客户端

　　第一，提供多平台客户端软件，可安装在不同设备上实现多种设备按照权限分区同时控制系统，支持触摸拼接控制台/触控键盘控制系统客户端软件包括如下版本：

　　Android系列手机/HD平板电脑客户端;

　　32位 WinXP/win7台式机/手提电脑客户端;

　　64位 Win7/win8触控平板电脑客户端;

　　Windows Phone手机客户端;

　　IOS系列手机/平板电脑客户端;

　　MAC OSX32电脑客户端。

　　第二，客户端通过有线或无线网络连接服务器，客户端和服务器之间通讯采用与设备无关的协议。用户操作客户端发出指令，服务器端接收到与设备无关的指令后转为设定的设备控制指令发给设备实现控制。

　　设备无关的协议

　　二级构架中客户端和服务器之间的通讯采用设备无关的协议，所有设备的管理、参数设置都在服务器端完成，服务器端设置好后，客户端连接服务器时会自动获取系统信息并完成自身初始化，用户只要简单操作就可以控制整个系统了。系统设备变更只在服务器端变更，客户端不需要做任何变化。同样的客户端可以应用于多个不同设备的系统。

　　二次开发包SDK

　　系统提供设备无关的客户端二次开发SDK，对于集成商二次开发同样用设备无关的协议，客户开发同样不用关心系统设备，大大降低了开发难度，提高了开发效率，同时一次开发可以应用于多个系统。例如：可以直接使用设备无关的SDK进行开发，因为不用管设备，开发难度大大降低;可以大大加快开发进度;客户可以直接集成二级构架的多用户，多分区控制等优势;可以应用于很多不同设备的系统，避免因为设备不同而进行多次重复开发，大大降低开发成本;方便跨平台开发。

　　集成控制功能

　　服务器端集成设备控制：

　　拼接驱动控制，支持迈维(MYWAY)、三星、畅瑞、晶日盛、ODIN等十余家拼接驱动控制，实现拼接模式，信号切换，画面调整等控制功能。

　　拼接控制矩阵控制，支持几十家厂商CVBS、VGA、DVI、HDMI、YPbPr、DP矩阵，控制切换和场景。

　　拼接控制器控制，支持迈维(MYWAY)、淳中、创凯、博瑞等厂商的拼接控制器控制。

　　直接PTZ变速控制，直接把摄像机连接到大屏系统上即可，实现云台镜头的各种控制、球机设置、辅助等功能，支持Pelco-D Pelco-P协议。

　　DVR系统控制，可以直接通过软件调DVR的信号上大屏，实现单屏或任意组合屏的单画面、4画面、9画面、16画面显示;控制DVR在大屏上观看实时图像、录像回放;设置DVR参数和字符叠加;并通过DVR控制云台或球机。支持市面常用DVR(和MAS1000相同)。

　　支持Myway迈维DVR/NVR的ITRMC远程鼠标控制技术，特别适合于很多台DVR/NVR的系统，可以在系统上用鼠标方便的操作每一台DVR/NVR，提供ITRMC SDK。

　　ITRMC技术和MAS1000的DVR控制类似，只是将MAS1000中的虚拟面板控制换成鼠标控制，操作更加方便。

　　外部Matrix系统控制，可以直接在控制软件上控制监控视频矩阵信号的切换，序列设置序列切换成组切换设置字符叠加等功能，同时经过矩阵控制前端摄像机的云台和镜头。支持常用矩阵监控矩阵。

　　报警联动：系统支持INANTER(英安特)、HONEYWELL(霍尼韦尔)等多家报警系统的联动;支持报警弹出预案，可设置延时回复;当报警发生时候，图像切换到报警对应的视频图像对应的预置位或报警系统电子地图界面;可按照设置弹出/放大报警画面。

　　支持软联动和硬联动：软联动包括：具有报警转发功能的报警软件可直接联动MYWAY拼接屏，可以提供二次开发协议/SDK，方便客户集成联动功能。硬联动包括：可选16路开关量输入模块，支持DVR/NVR/解码器等开关量输出报警信号的设备联动。

　　系统支持电源管理功能，客户可以选择软关机和硬关机。支持控制任意区域开关机，支持时序开关机，支持定时开关机，定时开关机控制功能支持每月每周每天定时开关机多种开关周期模式网络解码器控制，支持SDK/Onvif协议。

　　中控集成：灯光控制、窗帘控制、播放控制、音箱控制、投影机控制。

　　支持网络远程电脑图像显示，可将大型工矿企业分布在各个车间的电脑，集中显示在控制中心的大屏上。

　　集成应用和管理

　　设备集中管理，增删改设备时只需在服务器端进行设置，客户端不需要任何变化。

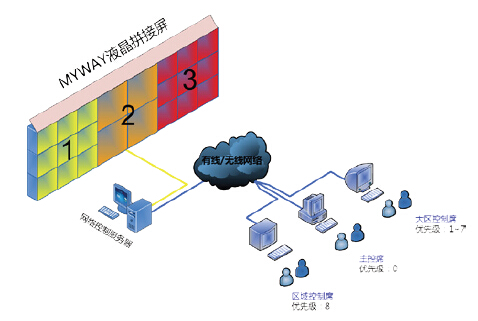

　　系统提供网络分区控制功能、支持不少于4个区域，管理员可设定操作人员只能控制某一个区域，管理员可以控制整个屏幕。分区控制系统如下图。

　　系统提供多用户的认证、授权和优先机制，管理员可以设置所有操作员的操作优先级，支持八个优先级，高优先级的用户具有抢先控制功能，高优先级的用户释放控制权后，低优先级的用户才能控制。

　　管理员可对各操作员授予各种操作功能的权限，也可以根据大屏幕不同区域设定各操作员的可操作区域。

　　系统安全管理：用户权限管理。限定操作员的用户名和密码，正确才能操作;设定操作员的操作权限，避免操作人员修改了系统重要设置;设定操作人员的操作控制范围，避免控制到不该控制的部分。操作控制事件记录。记录所有操作人员的登陆退出信息，并记录所有操作指令，支持分类查询，便于事件责任认定。系统备份/恢复。支持将系统所有设置的备份到其他盘中，电脑出问题或更换电脑时可直接恢复设置系统即可恢复原状。软件保护。现代集成控制系统的多客户端特点，给软件保护带来麻烦，特别是ANDROID之类的操作系统下，软件内有加密保护方法。二级构架可以通过保护一套网络控制服务器软件的方法保护整个系统，解决多客户端多个保护加密狗问题，一个系统只对服务器加密，其他客户端开放。

　　结束语

　　大屏幕拼接显示领域产品在过去的一年有稳步发展，各厂商也积极开发拓展市场，为市场需求选择提供了良好的服务。这些厂商包括投影拼接显示厂商、平板显示厂商、拼接融合器研发厂商等，共同推动了大屏幕拼接市场的良好发展。未来，显示拼接屏的智能系统集成也将更成熟更能为用户创造价值。
