优特普模组化传输方案助力恩施国贸大厦监控系统

    【CPS中安网 cps.com.cn】

　　案例前言：

　　恩施国贸大厦位于湖北恩施市繁华的商业中心，地段优越，交通便利。恩施国贸大厦实施“现代百货+生活超市”经营模式，定位于恩施州第一高端百货店，是恩施州规模最大、环境最优、设施最新的现代购物中心。

　　大型商场日常客流非常大，存在许多安全隐患，安全防范是保障商场正常运作必不可少的部分。恩施国贸大厦决定打造一个高质量的网络高清监控系统，作为大厦最重要的安全防范手段。由于大厦内监控点位多且分布不规律，因此摄像机的接入和取电，以及视频信号的传输,是监控系统的难点所在。经过分析现场环境，施工方最终选择优特普模组化传输解决方案完成该监控系统的传输任务。

　　恩施国贸大厦

　　系统需求：

　　恩施国贸大厦的监控系统需要实现所有重要区域的24小时实时视频监控，这些区域包括各个区大门门口、各层的通道口、行政区、仓库及其他目标等，因此监控点位设置多且分散，对传输系统有以下要求：

　　1：这是一个网络高清监控系统，传输系统需要满足多路高清摄像头视频流的实时稳定传输;

　　2：大厦内监控点电源连接困难，且要求保持美观，需要传输设备通过网线解决摄像机的供电;

　　3：监控点位分布不规律，接入到传输设备的距离有远有近，要求传输设备端口传输距离满足实际需求;

　　4：部分接入端的传输设备距离监控中心的距离很远，要求传输设备支持光纤传输，完成网络高清视频信号的远距离传输。

　　5：系统需要保持一定的拓展性，方便日后在遗漏的方位接入更多的网络高清监控点。

　　6：系统需要方便维护和管理，监控人员能够通过简易的界面随时掌握系统的运行状态。

　　方案应用图：

　　如图所示：监控系统的前端全部采用网络高清摄像机;接入端传输设备选用优特普网电速联7系PoE交换机UTP7208E-PoE;汇聚端则采用优特普28口千兆模块化网络交换机UTP7524GE;接入端和汇聚端的交换机根据距离的不同合理选择网线和光纤进行网络高清视频信号的传输。

　　方案特点：

　　恩施国贸大厦的监控系统中共有165个监控点位，每相近的8台摄像机接入一台优特普8口PoE交换机，再连接千兆模块化网络交换机。该案例方案应用在工程中体现了以下特点：

　　1：该传输方案中传输设备的性能高端，完美解决了多路网络高清摄像机的高清视频信号的稳定流畅传输;

　　2：接入端交换机下联端口传输距离达到150m，突破网线100m传输限制，解决更大范围内摄像机的接入问题;

　　3：交换机具有PoE功能，为接入网络的高清摄像机提供足额功率的电源，解决摄像机远距离接电源插座的布线麻烦，保证摄像机的正常运行及大厦内的美观。

　　4：接入端交换机配置光、电两种上联端口，结合交换机到监控中心的距离自由选择网线和光纤进行传输，既节省了成本，也使布线更加合理。

　　5：汇聚端交换机采用模块化下联端口设计，可根据实际工程需求灵活选配光口和电口的组合，完美匹配接入交换机的传输方式。

　　6：汇聚端交换机拥有简单易用的网页控制页面，交换机运行状态及指示一目了然，便于快速完成网络部署、故障处理的操作以及方便维护人员管理和配置。

　　系统设备介绍：

　　优特普网电速联7系8口PoE交换机UTP7208E-PoE

　　UTP7208E-POE是一款带PoE功能的非网管型网络交换机。该产品提供1个千兆上联电口和一个千兆上联光口，以及8个百兆PoE网络端口，支持af / at供电标准，POE供电距离最远可达150米。

　　这款交换机专为高清网络摄像机网络接入而设计，消除了这些设备特意连接电源插座的麻烦，使那些远离电源的设备连接更灵活，简化布线。该产品并且集成了光纤接口，实现了光纤收发器和网络交换机的完美融合，解决了远距离传输的问题。

　　优特普千兆网管型光电模块化交换机UTP7524GE

　　UTP7524GE是一款28口网管型光电模块化全千兆网络交换机，该产品提供2光2电千兆固定上联端口，并采用模块化下联端口设计，可根据实际工程需求灵活选配组合“千兆光口*8、千兆电口*8、千兆光口*4+千兆电口*4”三种可插拔模块，随意匹配光口和电口的数量。

　　UTP7524GE提供网管Console端口，拥有简单易用的网页控制页面，支持基于端口的VLAN等网管操作;同时设备还支持基于端口、基于IEEE 802.1p和基于DSCP的优先级模式，可对不同业务数据进行分类，确保视频、VoIP等对带宽和时延敏感的网络应用顺畅运行;并支持工业3级的防雷、防静电和抗干扰能力，非常适合使用在安防网络监控、网络工程等场合。

　　现场设备照片：

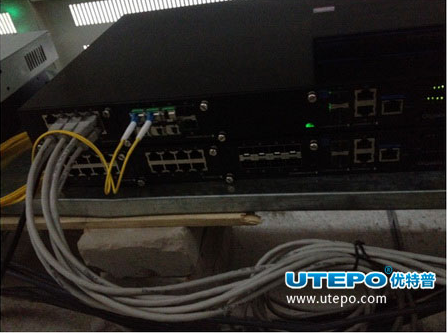

　　优特千兆模块化网管型交换机

　　优特千兆模块化网管型交换机

　　机房视频效果：

　　机房视频显示效果

　　案例总结：

　　网络高清监控系统是包括视频采集、传输、以及存储和显示的一整套系统，其中传输系统是保证整个监控系统正常稳定运行的枢纽，因此传输方案的选择非常重要。

　　恩施国贸大厦在网络高清监控系统的传输方面选择的优特普网电速联模组化传输系统，是安防监控传输多路传输的一个典型解决方案。该方案从散乱分布的网络高清摄像头的接入、摄像头的供电、常规距离网线传输、远距离通过光纤传输、传输系统的控制和管理等多个方面综合考虑，用最优化的布线方式最具性价比地解决了100多甚至几百路网络视频信号的传输和供电，满足符合复杂环境下面的布线要求，完成高清视频流的稳定实时传输。
