大华视频监控联网系统保障油库安全

　　系统设计

　　1、系统结构描述

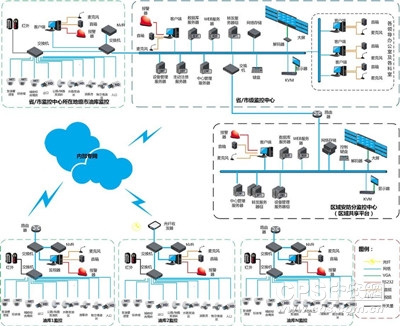

　　系统整体架构拓扑图如下所示：

图表1 系统总体架构示意图

　　本系统建设采用一级管理模式：油库监控点、省公司监控中心平台。

　　省监控中心层主要完成所辖区内所有视频监控系统的接入及省监控中心所在地级市所有油库视频监控系统的接入。

　　区域安防分监控中心作为区域共享平台，具有有限权限对视频流及前端设备做相应操作，主要完成视频图像的实时浏览、回放等操作，用户的认证及权限授权由省公司监控中心统一完成。

　　2、系统组成

　　油库接入平台设备

　　油库现场监控系统负责完成前端的音视频信息、告警信息的采集、缓存、编码、存储及发送等功能，并可接受来自网络的控制指令。

　　本次项目的监控系统采用全数字化方式，主要包括如下设备：高清网络摄像机、NVR网络硬盘录像机、报警输入输出设备、语音对讲设备等。

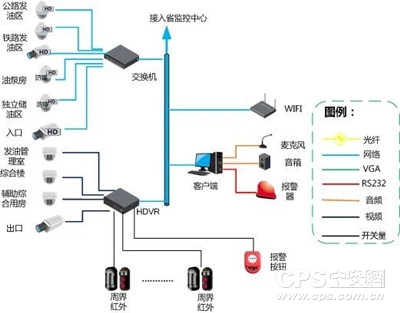

　　油库视频监控系统结构示意图如下：

图表2 油库视频监控系统结构图

　　本次项目视频监控的点位布置如下：

　　1)油库进口的配置

　　油库进口配置一台130万高清网络摄像机，广角监控到油库进口整体情况，包括：汽车车型，汽车驶入的行径路，行人走入的动作行为。

　　2)油库出口的配置

　　油库出口配置一台130万高清网络摄像机，广角监控到油库出口整体情况，包括：汽车车型，汽车驶出的行径路，行人走出的动作行为。

　　3)发油管理室的配置

　　发油管理室每个柜台配置一台的130万高清网络半球摄像机，全面监控到柜台工作人员相关作业流程及服务态度、客户的活动情况。

　　4)公路发油区的配置

　　2个加油车道设置一台130万高清网络智能球机，以供油库控制中心和门卫人员监控发油岛的操作流程情况；少量前端采集设备安装在GB50156划定的0区、1区、2区内的，前端采集设备选用防爆隔爆型的设备。

　　5)铁路收发油区的配置

　　铁路收发油区进口处设置一台130万高清网络智能球机，监控铁路油罐车进入情况及大门开关情况；设置2-4台枪机，对站桥面的人员操作情况进行监控。少量前端采集设备安装在GB50156划定的0区、1区、2区内的，前端采集设备选用防爆隔爆型的设备。

　　6)油泵房的配置

　　油泵房配置隔爆型130W球机，全面监控到整个油泵房并能清晰看到工作人员具体操作过程。

　　7)储油区的配置

　　在储油区防护提外侧（0区、1区、2区以外的区域），配置非防爆130W枪机、球机，全面监控到油罐区的工作人员操作情况、设备工作情况及储油区环境状况；少量前端采集设备安装在GB50156划定的0区、1区、2区内的，前端采集设备选用防爆隔爆型的设备。

　　8)综合楼的配置

　　综合楼在出入口大厅设置一台130万高清网络半球摄像机，全面监控到大楼出入口人员的情况。在综合楼内的中心控制室设置一台130万高清网络半球摄像机，对进入中心控制室人员、监控中心人员的操作情况进行监控。

　　9)综合辅助用房的配置

　　在综合辅助用房的消防泵房，配电房各设置一只130万高清网络半球摄像机，监控消防泵房，配电房内人员的操作过程。
